Medidor Multifuncional Energía Eléctrica y Potencia ACCUENERGY Mod Acuvim II.
Medidor de energía y de potencia de alta precisión y desempeño, Acuvim II, marca Accuenergy
Medidor Multifuncional de Energía y Potencia ACCUENERGY (Serie Acuvim II)
Descripción General
Medidor multifuncional de energía y potencia de alto rendimiento fabricado por ACCUENERGY.
Está diseñado específicamente para el monitoreo, análisis y control de sistemas eléctricos, dirigido a aplicaciones industriales y comerciales.
Permite medir en tiempo real, registrar eventos y almacenar parámetros esenciales como: voltaje, corriente, potencia activa/reactiva/aparente, factor de potencia, frecuencia, energía consumida, así como analizar la calidad de la energía.
Características Técnicas Principales
La serie Acuvim II consta de medidores de energía y potencia multifunción que destacan por su alta versatilidad y precisión.
Entre las principales funciones del medidor se encuentran:
Medición de Verdadero Valor Eficaz (RMS). ●
Análisis de Calidad de Servicio de Potencia.●
Medición Individual de Armónicas (hasta el 63° orden).●
Captura de Forma de Ondas y Eventos Eléctricos.●
Detección de Caídas de Tensión y Sobretensiones (sags y swells).●
Análisis de Transitorios y Desequilibrios.●

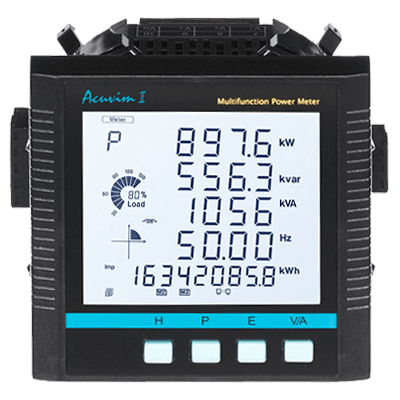

Pantalla y Montaje

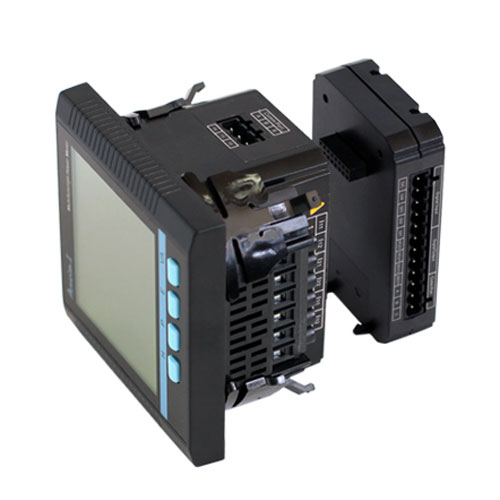

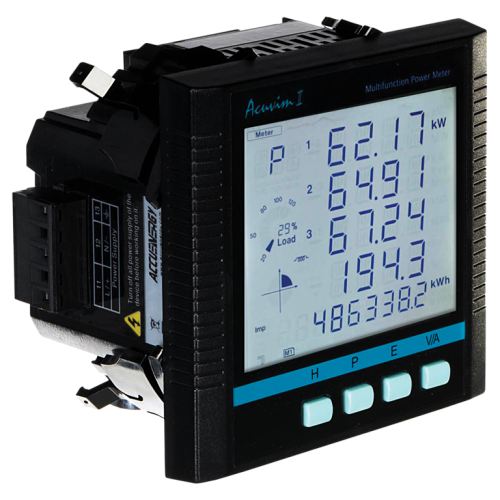

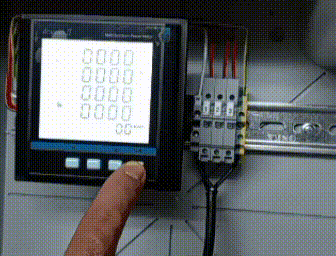

El medidor Acuvim II posee una pantalla LCD que ofrece una visualización clara de los parámetros eléctricos y una navegación intuitiva por medio de menús. Su montaje es flexible en riel DIN o panel y es de tamaño compacto.
Comunicación Flexible

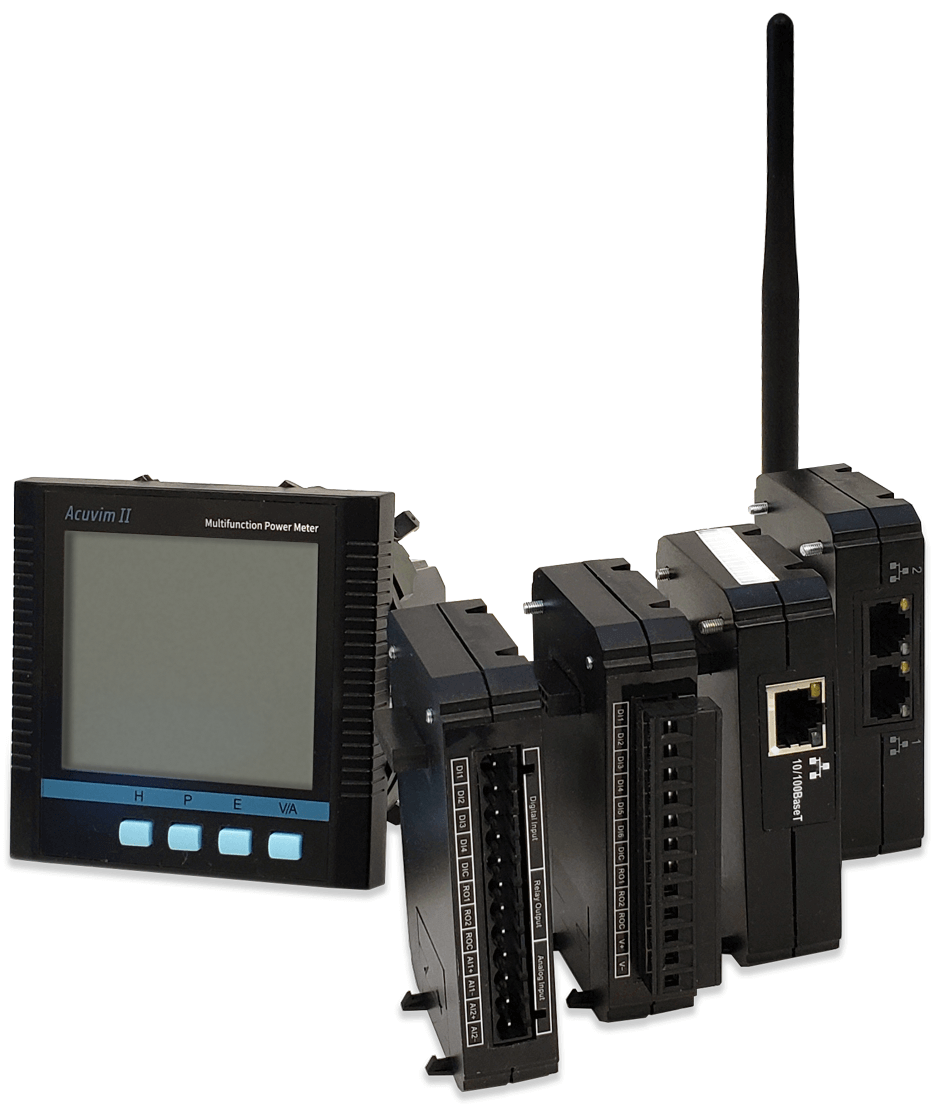

Ofrece comunicación estándar por medio de RS-484 con protocolos Modbus RTU y DNP 3.0. Además, cuenta con módulos opcionales como Ethernet, BacNet/IP, SNMP y MQTT
Beneficios Clave del Acuvim II
La serie de medidores Acuvim II ofrece una serie de beneficios claves que lo convierten en una gran solución para el monitoreo y análisis eléctrico en entornos comerciales e industriales:
| Beneficio | Descripción |
| Versatilidad de Comunicación | Amplia gama de protocolos estándar y opcionales. |
| Alta Precisión de Medición | Datos confiables para la toma de decisiones. |
| Monitoreo Completo | Capacidad de monitorear la calidad de la energía. |
| Registro Avanzado de Datos | Almacenamiento de eventos y parámetros. |
| Diseño Modular y Escalable | Permite adaptarse a futuras necesidades. |
| Pantalla Intuitiva | LCD para fácil visualización y operación. |
| Seguridad y Confiabilidad | Protección contra pérdidas de datos. |
| Acceso Remoto | Facilita la supervisión a distancia. |
Certificaciones
Los medidores de energía y potencia Acuvim II cuentan con diversas certificaciones claves:
| Categoría | Estándares Específicos |
| Medición | IEC 62053-22, ANSI C12.20, IEC61557-12 |
| Ambientales | IEC 60068-2, CE, RoHS |
| Seguridad | IEC 61010-1, UL 61010-1 |
| EMC | IEC 61000-4/-2-3-4-5-6-8-11, CISPR 22, IEC 61000-3-2, IEC 61000-6-2/4, EN55011 |
| Contorno | DIN 43700, ANSI C39.1 |
| Conformidad de Protocolo | IEC 61850 2nd Ed, BTL Listed for B-SA |

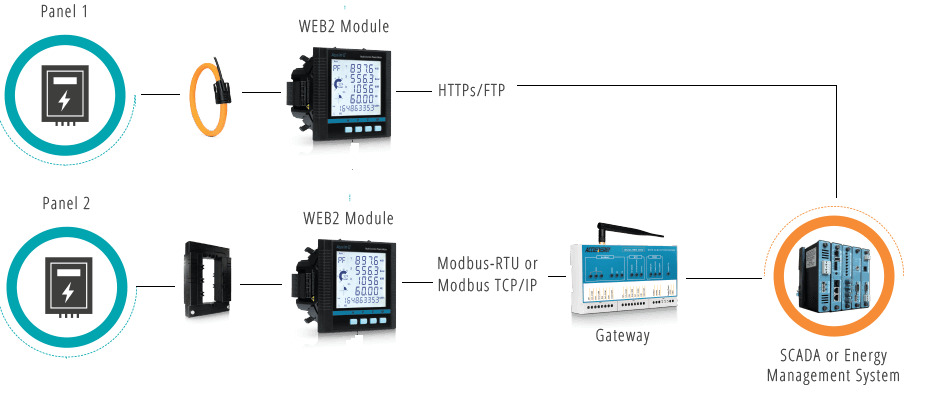

Aplicaciones
El medidor de potencia y energía Acuvim II tiene una gran variedad de aplicaciones, incluyendo:
- Submedición Energética: Ideal para edificios comerciales, hospitales, universidades (permite medir consumos por área).
- Monitoreo de la Calidad de la Energía.
- Gestión de Demanda y Eficiencia Energética.
- Integración con Sistemas SCADA y BMS.
- Supervisión de Sistemas Críticos (como centros de datos).
- Análisis de Eventos.
I. Parámetros de Medición Detallados
| Parámetro | Precisión | Resolución | Rango de Medición |
| Voltaje | 0.1\% | 0.1\text{V} | 10\text{V} – 1000\text{kV} |
| Corriente | 0.1\% | 0.1\text{mA} | 5\text{mA} – 50000\text{A} |
| Potencia | 0.1\% | 1\text{W} | -999\text{MW} – 9999\text{MW} |
| Potencia Reactiva | 0.1\% | 1\text{Var} | -999\text{MVAr} – 9999\text{MVAr} |
| Potencia Activa | 0.1\% | 1\text{VA} | 0\text{MVA} – 9999\text{MVA} |
| Factor de Potencia | 0.1\% | 0.001 | -1.000 – 1.000 |
| Frecuencia | 0.1\% | 0.001\text{Hz} | 45.00\text{Hz} – 65.00\text{Hz} |
| Armónicos | 0.1\% | 0.10\% | Hasta el 63^{\circ} orden |
| Energía (Activa, Reactiva, Aparente) | 0.1\% | 0.1 o 0.001 | 0 – 99999999.9 |
II. Características y Funciones Avanzadas
| Característica | Detalles Completos |
| Calidad de Energía | Análisis de calidad de energía, permite detectar desviaciones de energía mediante el análisis de armónicos, registros de eventos y captura de formas de ondas. Cuando ocurre un evento relacionado a la Calidad de Energía, como por ejemplo SAG and SWELL, el modelo Acuvim IIW registra la fecha/hora y la condición de disparo del evento. Se pueden almacenar hasta 50.000 eventos. |
| Alarmas | Permite configurar un máximo de 16 parámetros indicados. Si cualquier valor se encuentra por sobre o debajo del límite fijado y se mantiene así por el tiempo especificado en el intervalo, el evento se registrará con la fecha y hora y activará la salida digital asociada a la alarma. Los 16 parámetros se pueden seleccionar sobre un total de 51 disponibles. |
| Comunicación | Compatible con los protocolos: Protocolo Modbus RTU y DNP 3.0 sobre RS-485, Ethernet (Modbus TCP, HTTP, SMTP, SNMP, SNTP), Profibus DP, BACnet IP, BACnet MS/TP, puerto RS-485. |
| Entradas de Corriente (CTs) | Admite múltiples entradas de corrientes, certificados UL de núcleo partido o tipo flex con valores de: $5\text{A}/1\text{A}, 333\text{mV}$ y $80\text{mA}/100\text{mA}/200\text{mA}$, Rogowski Coil con rangos desde los $5\text{A}$ hasta los $50000\text{A}$ y un rango de respuesta de frecuencia de $10\text{Hz}-20\text{kHz}$ para la detección de armónicos. |

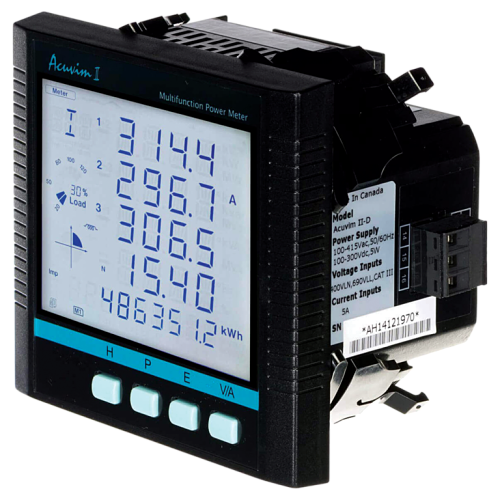

| Pantalla | LCD con caracteres claros y grandes con luz blanca de fondo. Amplio margen de temperatura ambiente, se visualiza porcentaje de carga, potencia en los cuatro cuadrantes y naturaleza de la carga. |
| Adaptación Automática de Frecuencia | La frecuencia de funcionamiento se adapta automáticamente al uso local de $50\text{Hz}$ o $60\text{Hz}$. El mismo equipo puede ser utilizado en paises con diferentes frecuencias eléctricas de uso. |
| Tarifas | Configuración de diferentes tarifas horarias. |

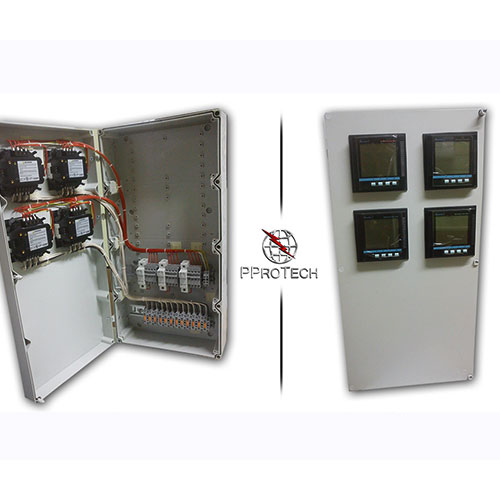

Cubierta protectora IP66/NEMA 4X, para ambientes hostiles.
Convertidor de USB a RS485, para proporcionar una conexión conveniente y estable.

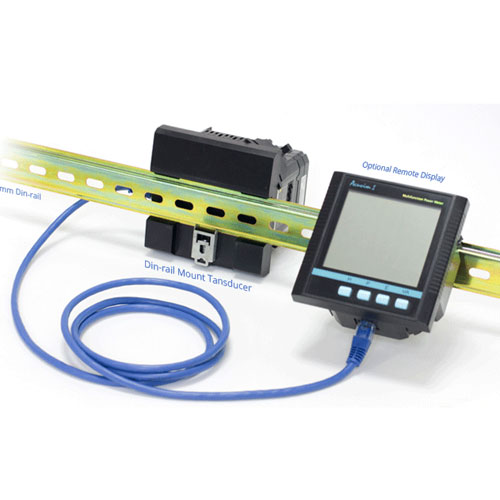

Adaptador de riel Din ya sea para instalación vertical u horizontal.
Transformadores de corriente.
Fusibles de línea para lugares con limitaciones especiales, para brindar protección al circuito en caso de falla.
Cables de prueba y clip de voltaje.
Módulos de comunicación ethernet tales como: Ethernet 10M/100M BaseT MODBUS-TCP/IP DNP 3.0 V2 Over IP Level 2 IEC 61850 2nd Ed. SNMP V3 BACnet-IP HTTP/HTTPs Webserver HTTP/HTTPs, FTP data post SMTP MQTT MV90 NTP, así como PROFIBUS-DP/V0 Protocol.
| Descargar Ficha Técnica | |
| Descargar la Ficha Técnica del Medidor de Energía y Potencia ACUVIM II | |
| Descargar Manual de Usuario | |
| Descargar el Manual de Usuario del ACUVIM II | |
| Descargar Brochure del AcuCloud | |
| Descargar Brochure del AcuCloud | |
| Descargar Declaración de Garantía | |
| Descargar la Declaración de Garantía del Medidor de Energía y Potencia ACUVIM II | |
